Sissejuhatus

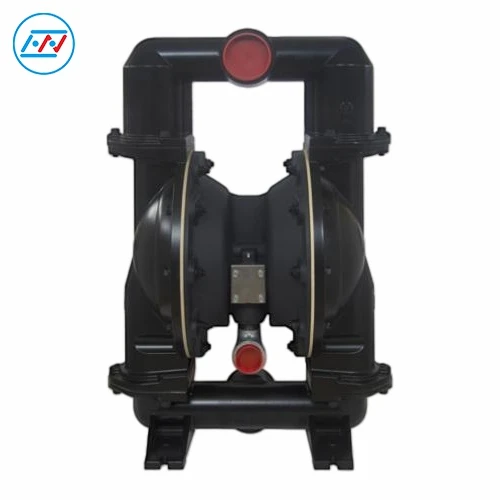

HNDP803-tolline kuivkäiguline pneumaatiline membraanpumpon suure{0}}vooluga tööstuslik transpordiseade. See tagab võimsa pumpamise maksimaalse voolukiirusega 237 GPM (897 LPM). Ülisuur -voog vastab hõlpsalt kõrgetele-mahulistele pidevatele ülekandenõuetele erinevates töötingimustes ja saavutab suurema töötõhususe kui sama spetsifikatsiooniga tavalised pumbad.
Suurepärase õhukindla pneumaatilise süsteemiga pump teostab täielikult suletud tarnimist ilma sekundaarse saastumiseta, tagades tõhusalt keskmise puhtuse ja järjekindlad protsessistandardid. Nagu amembraanpump ohtlike vedelike ülekandmiseks, see toetab erinevate niisutatud materjalide ja pordi suuruste paindlikku konfiguratsiooni. Seda saab kohandada vastavalt ohtlike vedelike, söövitavate ainete ja viskoossete materjalide omadustele, muutes selle ülimalt sobivaks tuleohtlike, plahvatusohtlike, toksiliste ja ohtlike vedelike transportimiseks keemia- ja naftakeemiatööstuses, millel on suurepärane ohutus. Kasutades küpset kuivkäivitustehnoloogiat, toetab see pikaajalist-äärmiselt koormuseta töötamist{{4}. taluvus keeruliste töötingimuste suhtes.
Jõudluskõver
Toote kirjeldus
|
Suhe |
1:1 |
|
Maksimaalne voolukiirus |
237 g.p.m. (897 l.p.m.) |
|
Nihe tsükli kohta |
2,65 gal (10,03 L) |
|
Õhu sisselaskeava (emakeer) |
3/4 - 14 N.P.T.F.-2 |
|
Vedeliku sisse-/väljalaskeava |
3" - 8 N.P.T.F.-1 Rp 3 (3 - 11 BSP paralleel) |
|
Maksimaalne töörõhk |
120 psi (8,3 baari) |
|
Maksimaalne hõljuvate tahkete ainete läbipääs |
3/8 tolli (9,5 mm) |
|
Kaal naela (kg) |
AL: 109,8 (49,8) CI: 213,1 (96,7) |
|
Maksimaalne kuivtõste |
17,6 jalga (5,4 m) |
|
Müra tase |
86.3 db(A) 70 PSI juures, 60 tsüklit minutis |
Eelised ja omadused
1. Professionaalse 3-tollise kuivkäigulise pneumaatilise membraanpumbana kasutab see väljakujunenud ja usaldusväärset kuiv-töötamistehnoloogiat, mis toetab pikaajalist-kuival töötamist ilma vedelikuta, koormuseta ooterežiimi, sagedast käivitamist-seiskamist ning vaheldumisi suure ja väikese koormusega tööd. Piisava pumpamisvõimsuse ja stabiilse väljundiga saab see hõlpsasti toime suure koormusega pideva tööga.
2. Ohtlike vedelike ülekandmiseks mõeldud HNDP80 membraanpumbal on puhas pneumaatiline ajami konstruktsioon, millel pole mootorit, elektrilisi sädemeid ega elektririske, vältides põhimõtteliselt tulekahju, plahvatuse ja elektrilekke ohtu kõrge -riskiga töötingimustes. Varustatud kõrge-õhukindla pneumaatilise süsteemi ja täielikult suletud negatiivse{{5}rõhuga pumpamisstruktuuriga, hoiab see tõhusalt ära välise lisandite sissepääsu, keskmise lendumise ja sekundaarse reostuse.
3. Kõrgtugevast -alumiiniumisulamist ja malmist valmistatud pumbal on tugev jäikus, suurepärane löögi- ja deformatsioonikindlus ning see kohandub rasketes tingimustes, kus on palju tolmu, kõrge õhuniiskus ja temperatuurikõikumised kaevandus-, nafta- ja gaasi- ning keemiatööstuses. Selle lihtne struktuur ei sisalda õrnaid haavatavaid osi ning tagab suurepärase kulumis- ja vananemiskindluse. See väldib kesta deformatsiooni, õõnsuse kahjustusi ja osade sagedast kadumist pikaajalisel-suure{5}}koormusel töötamisel, tagades mugava hoolduse ja pikema kasutusea.
Täielik süsteemi paigaldamise skeem
1. Õhuallika töötlemise üksus
Filtriregulaator ②: esmalt filtreerib suruõhus olevad lisandid ja niiskuse, seejärel reguleerib ja stabiliseerib pumbale antava õhurõhku.
Kuivati ③: täiendavalt eemaldab suruõhust niiskuse, et vältida veeauru sattumist pumbakambrisse ning sisemiste komponentide korrosiooni ja jäätumist.
Määrdeaine ④: pihustab määrdeõli ja segab selle suruõhuga, et määrida liikuvaid osi, nagu pumba pneumaatilised ventiilid ja membraanid, ning vähendada kulumist.
Toetavad komponendid: õhu sisselaskeava, tagasilöögiklapp,{0}}sulgemisklapp.
2. Pumba korpus ja väljalaskesüsteem
Pumba korpus: südamikuga pneumaatiline membraanpump, mis paneb membraani liikuma suruõhu kaudu edasi-tagasi, et tagada vedeliku imemine ja tühjendamine.
Summuti: paigaldatud pumba väljalaskeavasse, et vähendada väljalaskemüra.
Torudega väljalasketoru: juhib heitgaasi ohutusse piirkonda, et vältida töökoja keskkonnareostust.
Paindlik ühendus: painduv ühendus pumba ja õhuallika töötlemisseadme vahel vibratsiooni puhverdamiseks ja pinge ülekandumise vähendamiseks.
3. Vedeliku imemistoru (joonisel vasak pool)
Imemine: süsteemi siseneva vedeliku lähtepunkt, mis on ühendatud ülesvoolu vedelikumahutite või torujuhtmetega.
Sulgemisklapp{0}}: katkestab vedeliku imemise pumba mugavaks hooldamiseks.
Liitmõõdik: jälgib imemis{0}}külgrõhku, et tuvastada probleeme, nagu ebapiisav imemiskõrgus ja torujuhtme ummistus.
Paindlik pistik: neelab pumba vibratsiooni ja hoiab ära jäiga torujuhtmeühenduse põhjustatud pingekahjustused.
Tühjendusava: tühjendab imitorustikus oleva jääkvedeliku hoolduseks või torustiku tühjendamiseks.
Toruühendus: mitu ühendustüüpi on valikulised, et neid kohanduda{0}}kohapealsete torujuhtmete tingimustega.
4. Vedeliku väljalasketoru (joonisel paremal pool)
Paindlik pistik: puhverdab vibratsiooni, et kaitsta torustikke ja seadmeid.
Toruühendus: kooskõlas imemisotsaga, kohandatav kohapealsete torujuhtmetega-.
Äravooluava: tühjendab väljalasketorustikus oleva jääkvedeliku hoolduseks ja tühjendamiseks.
Ülepinge summutaja ①: stabiliseerib pneumaatiliste membraanpumpade pulseerivat tühjendusrõhku ning kaitseb torustikke ja allavoolu seadmeid, toimides tühjenduspoole peamise tarvikuna.
Rõhumõõtur: jälgib väljalaske{0}}külgrõhku, et hinnata pumba tööolekut.
Sulgemisklapp: katkestab vedeliku väljavoolu, et hõlbustada pumba ja allavoolu seadmete hooldamist.
Tühjendus: süsteemi terminali väljalaskeava, mis on ühendatud allavoolu torujuhtmete ja seadmetega.
Reguleerimata õhu juurdevool liigpinge summutisse: suunab reguleerimata suruõhku otse liigpinge summutisse, kasutades vedeliku pulsatsiooni neelamiseks gaasi kokkusurutavust.
Rakendused
● Naftakeemiale ohtlike vedelike ülekandeväli
Pneumaatiline membraanpump HNDP80 3" on professionaalselt loodud tuleohtlike, plahvatusohtlike, toksiliste, kahjulike ja söövitavate ohtlike vedelike transportimiseks. Spetsiaalse membraanpumbana ohtlike vedelike ülekandmiseks kasutab see kõrget-tihedust ja täielikult suletud transpordisüsteemi, mis tagab tõhusa keemilise aine, sekundaarse saasteainete lendumise ja lendumise puhtus ja stabiilne tootmisstandard. Tänu üli-suurele vooluhulgale saab see tõhusalt hakkama suure-mahu ülekandmisega, jäätmevedelike väljalaskmisega ja naftakeemiatööstuse ohtlike vedelike keskmise tsirkulatsiooniga, sobides suurepäraselt suure-koormuse ja kõrge-ohutuse pideva tootmistingimustega keemia- ja naftakeemiatööstuses.
● Suure{0}}vooluga tööstusliku vedeliku ülekandeväli
3-tollise kuivkäigulise pneumaatilise membraanpumbana pakub HNDP80 maksimaalset voolukiirust 897 LPM, mis vastab ideaalselt suure-koormusega pideva transportimise nõudmistele, mis on seotud suurte tööstuslike vedelike -mahuga. See toetab vaheldumisi suure ja väikese koormusega tööd ning pikka-kestvat pidevat tööd. Piisava pumpamisvõimsuse ja stabiilse väljundiga saab see hõlpsalt hakkama vedeliku hulgiülekandega, torujuhtme tsirkulatsiooniga, kvantitatiivse täitmise ja tsentraliseeritud jäätmevedeliku tühjendamisega, parandades oluliselt suuremahulise ja standardiseeritud tehasetootmise transporditõhusust.
● Kaevandamise, nafta ja gaasi rasked töötingimused
HNDP80-l on ülitugev -alumiiniumisulamist ja malmist metallkonstruktsioon, millel on tugev jäikus, suurepärane löögi- ja deformatsioonikindlus, mis võimaldab tal taluda karmides keerulistes keskkondades, kus on raske tolm, kõrge õhuniiskus ja temperatuurikõikumised kaevandus-, nafta- ja gaasiobjektidel. Ilma haavatavate detailideta konstrueeritud pump pakub silmapaistvat kulumis- ja vananemiskindlust. See töötab pikka aega stabiilselt kaevandusreovee transportimisel tahkete osakeste, mineraalide töötlemise jäätmevedeliku, õli- ja gaasivedelike ning tööstuslike puhastusvedelikega ning on täielikult kasutatav fikseeritud torujuhtme pideval tööl kaevandustes ning nafta- ja gaasitehastes.
KKK
K: Seadmed seisavad silmitsi suure koormusega ja pikkade töötundidega pideva transpordi tingimustes ning on altid ebastabiilsele rõhu- ja tühjenduskõikumisele.
V: Suure -võimsusega suure-vooluga pumpamissüsteemiga HNDP80 3-tollisel kuivkäigulisel pneumaatilisel membraanpumbal on piisav voog ja suur võimsus. Suure-koormuse pidevaks tööks optimeeritud see tagab stabiilse suure{5}}vooluvedeliku väljundi impulsivaba ja ühtlase tühjendamise ja konstantse rõhuga, kohandudes suurepäraselt-suure tööstusliku transpordi stsenaariumidega.
K: Peenkeemia ja naftakeemia tootmine nõuab äärmiselt kõrget keskmist puhtust. Kas transportimisel tekib keskmine lendumine või välise lisandite segunemine?
V: Ei. Ohtliku vedeliku ülekande jaoks mõeldud membraanpumbana kasutab see täielikult suletud negatiivse{1}rõhuga pumpamisstruktuuri. Sööde edastatakse täielikult suletud olekus ilma väliskeskkonnaga kokku puutumata, vältides tõhusalt keskkonna lendumist, lisandite sissetungimist ja sekundaarset saastumist ning tagades stabiilselt materjali puhtuse ja valmistoote kvaliteedi.
K: Kust osta HNDP{0}}tollist kuivkäigulist pneumaatilist membraanpumpa?
V: Võite meie müügimeeskonnaga ühendust võtta e-posti teeljuicy@sxhono.com.cntoote spetsifikatsioonide, hinnapakkumiste ja valikusoovituste saamiseks. Kui teil on rakenduse erinõuded, saame pakkuda teile ka kohandatud vedeliku ülekandelahendusi.
