Sissejuhatus

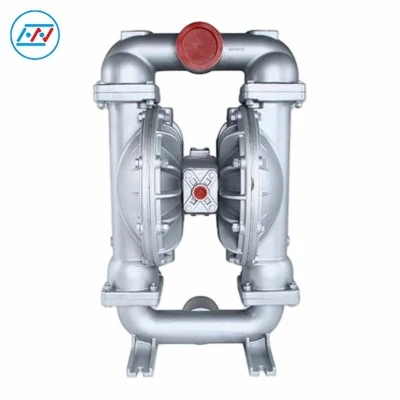

HP203/4-tolline pneumaatiline membraanpumpSellel on stabiilne jõudlus ja pikk kasutusiga. See tagab voolukiiruse 0-23 GPM (0–87 LPM), mis on spetsiaalselt loodud kõrge viskoossusega läga ülekandmiseks. See vastupidav õhuga töötav membraanpump sobib kergestisüttivate ja plahvatusohtlike töötingimustega ning sobib ideaalselt materjalide transportimiseks liitiumaku tootmisel.
Jõudluskõver
Toote kirjeldus
|
Sisse-/väljalaskeava suurus |
3/4" NPT 3/4" BSP 1-1/2" NPT 1-1/2" BSP |
|
Voolukiirus |
0-23 GPM (0-87 LPM) |
|
Peamine õhuklapp |
Määrimise-vaba, -surnud kohata disain |
|
Maksimaalne lubatud tahkete ainete läbipääs |
max 0,15 tolli (4 mm) |
|
Maksimaalne pea |
100 psi või 231 jalga veesammas (7 baari või 70 m) |
|
Nihe käigu kohta |
0,026 gal / 0,098 L |
|
Maksimaalne töörõhk |
100 psi (7 baari) |
|
Saatmise kaal |
PP: 18 naela. (9 kg) PVDF: 21 naela. (9,5 kg) Nailon: 17 naela. (8 kg) |
Eelised ja omadused
● HP203/4 tolline pneumaatiline membraanpumpkasutab mitte-metallist korpust ja korrosioonikindlaid{1}}vooluosi. Kogu pumbal on suurepärane korrosiooni- ja kulumiskindlus ning pikem kasutusiga. Sellel on tugev isetäituv jõudlus-ja tihendivaba-struktuur, mis võimaldab kiiret käivitamist ja pikka-kuival töötamist.
● Suruõhu jõul töötav vastupidav õhuga töötav membraanpump ei tekita kõrge ohutuse tagamiseks elektrisädemeid. Madala-nihkejõuga disain hoiab tundliku kandja kompositsioonid puutumata. Voolukiirust saab reguleerida, et see sobiks-nõudluse järgi tootmistingimustega.
● Varustatud õli{0}}vaba õhuklapiga, kus pole surnud punkti ja ummistumise ohtu. Modulaarne struktuur võimaldab kohapeal-hooldust ilma lahti võtmata. Kerge korpus toetab sukeldatud, seinale{4}}kinnitatavat ja teisaldatavat paigaldust. Mitme-pordiga disain ühildub erinevate torustike süsteemidega erinevate paigutuste jaoks.
Täielik süsteemi paigaldamise skeem
1. Õhuallika töötlemise üksus
Filtriregulaator ②: esmalt filtreerib suruõhus olevad lisandid ja niiskuse, seejärel reguleerib ja stabiliseerib pumbale antava õhurõhku.
Kuivati ③: täiendavalt eemaldab suruõhust niiskuse, et vältida veeauru sattumist pumbakambrisse ning sisemiste komponentide korrosiooni ja jäätumist.
Määrdeaine ④: pihustab määrdeõli ja segab selle suruõhuga, et määrida liikuvaid osi, nagu pumba pneumaatilised ventiilid ja membraanid, ning vähendada kulumist.
Toetavad komponendid: õhu sisselaskeava, tagasilöögiklapp,{0}}sulgemisklapp.
2. Pumba korpus ja väljalaskesüsteem
Pumba korpus: südamikuga pneumaatiline membraanpump, mis paneb membraani liikuma suruõhu kaudu edasi-tagasi, et tagada vedeliku imemine ja tühjendamine.
Summuti: paigaldatud pumba väljalaskeavasse, et vähendada väljalaskemüra.
Torudega väljalasketoru: juhib heitgaasi ohutusse piirkonda, et vältida töökoja keskkonnareostust.
Paindlik ühendus: paindlik ühendus pumba ja õhuallika töötlemisseadme vahel vibratsiooni puhverdamiseks ja pinge ülekandumise vähendamiseks.
3. Vedeliku imemistoru (joonisel vasak pool)
Imemine: süsteemi siseneva vedeliku lähtepunkt, mis on ühendatud ülesvoolu vedelikumahutite või torujuhtmetega.
Sulgemisklapp{0}}: katkestab vedeliku imemise pumba mugavaks hooldamiseks.
Liitmõõdik: jälgib imemis{0}}külgrõhku, et tuvastada probleeme, nagu ebapiisav imemiskõrgus ja torujuhtme ummistus.
Paindlik pistik: neelab pumba vibratsiooni ja hoiab ära jäiga torujuhtmeühenduse põhjustatud pingekahjustused.
Tühjendusava: tühjendab imitorustikus oleva jääkvedeliku hoolduseks või torustiku tühjendamiseks.
Toruühendus: mitu ühendustüüpi on valikulised, et neid kohanduda{0}}kohapealsete torujuhtmete tingimustega.
4. Vedeliku väljalasketoru (joonisel paremal pool)
Paindlik pistik: puhverdab vibratsiooni, et kaitsta torustikke ja seadmeid.
Toruühendus: kooskõlas imemisotsaga, kohandatav kohapealsete torujuhtmetega-.
Äravooluava: tühjendab väljalasketorustikus oleva jääkvedeliku hoolduseks ja tühjendamiseks.
Ülepinge summutaja ①: stabiliseerib pneumaatiliste membraanpumpade pulseerivat väljalaskerõhku ja kaitseb torustikke ja allavoolu seadmeid, toimides tühjenduspoolel võtmetarvikuna.
Rõhumõõtur: jälgib väljalaske{0}}külgrõhku, et hinnata pumba tööolekut.
Sulgemisklapp: katkestab vedeliku väljavoolu, et hõlbustada pumba ja allavoolu seadmete hooldamist.
Tühjendus: süsteemi terminali väljalaskeava, mis on ühendatud allavoolu torujuhtmete ja seadmetega.
Reguleerimata õhu juurdevool liigpinge summutisse: suunab reguleerimata suruõhku otse liigpinge summutisse, kasutades vedeliku pulsatsiooni neelamiseks gaasi kokkusurutavust.
Rakendused
● Liitiumaku töötlev tööstus
Seda saab kasutada kandjate, sealhulgas elektroodide läga ja elektrolüüdi transportimiseks. HP203/4 tolline pneumaatiline membraanpumpkasutab pneumaatilist ajamit ega tekita töö ajal elektrilisi sädemeid, mis vastab tehase plahvatuskindlale{0}}nõuetele. Madala-nihkejõuga transportimine kaitseb materjalide keemilisi omadusi ning edastab kandjat õrnalt ja ühtlaselt.
● Peenkemikaalide tootmisväli
Kohaldatav tugevate hapete, tugevate leeliste, orgaaniliste lahustite ja kõrge -viskoossusega keemiliste vedelike transportimisel. Vastupidav õhkajamiga membraanpump HP20 takistab tõhusalt selliste vedelike põhjustatud erosiooni, korrosiooni- ja kulumiskindlust, pikendades kasutusiga. See toetab isetäitmist-ja kuivtöötamist, sobitades katkendlike tootmisliinidega. Voolukiirust ja rõhku saab täpselt reguleerida, et realiseerida-nõudlusel tootmist.
● Pinnakatte- ja tinditööstus
Kasutatakse peamiselt värvipasta, toorvärvi ja tahkete osakestega segatud vedeliku edasiandmiseks. HP203/4 tolline pneumaatiline membraanpumpsuudab edastada osakesi{0}}sisaldavat kandjat ega ole altid ummistumisele, tagades pideva tootmise. Tihe tihendus tagab nulli lekke ja välistab materjali raiskamise. Lihtne hooldus ja lihtne kasutamine vähendavad seadmete seisakutest tingitud ajakulusid.
KKK
K: Transporditavate materjalide viskoossus on erinev ja fikseeritud parameetrite seadistused ei vasta erinevatele transpordinõuetele.
V: HP20 3/4" pneumaatiline membraanpump võimaldab astmeteta ja täpset rõhu ja voolu reguleerimist, reguleerides õhu sisselaske rõhku ja voolu, kohandudes erineva viskoossusega materjalide transporditingimustega. Madala -viskoossusega vedelike puhul tagab õhu etteande rõhu ja edastuskiiruse vähendamine stabiilse madala- vedelike tarnimise. õhu sisselaske rõhu nõuetekohane suurendamine suurendab pumba võimsust ja tõukejõudu, tagades ühtlase ja ühtlase materjali kohaletoimetamise.
K: Keeruline seadmete hooldus ja{0}}aeganõudvad seisakud mõjutavad tootmise edenemist.
V: Vastupidav õhkajamiga membraanpump HP20 kasutab integreeritud modulaarset jaotatud konstruktsiooni, millel on iseseisvalt paigutatud õhuklapi komponendid, vooluosad ja membraanisõlmed puhta ja kompaktse struktuuri jaoks. Tavalisi rikkeid, nagu materjali ummistus ja õhuklapi kinnikiilumine, saab lahti võtta, asendada ja hooldada eraldi, ilma kogu pumpa eemaldamata, mis lihtsustab oluliselt hooldusprotsessi. Õlivaba -määrdeõhu ventiiliga varustatud pump töötab sujuvalt ilma ummistumiseta ja sellel on madal rikete määr.
K: Pikaajaline{0}}keemiliste ainete edasitoimetamine korrodeerib pumba komponente ning põhjustab vedeliku leket ja reostust.
V: HP20 3/4" pneumaatilise membraanpumba pumba korpus, vooluosad, tihendid ja muud komponendid on varustatud sobivate -korrosiooni- ja kulumiskindlate- materjalidega, mis vastavad kohapeal transporditavate vedelike-korrosiooni intensiivsusele. Mitte-metalliline konstruktsioon väldib pumba korpuse metalliga kokkupuutumist happega ning takistab tõhusalt oksüdeerumist. leelised, orgaanilised lahustid ja suspensioonid. Väga adaptiivne korrosioonivastane{8}struktuur on kõrge stabiilsuse ja suurepärase keemilise läbitungimiskindlusega, mis hoiab sisemise torujuhtme sujuva ja takistusteta, vähendab sisemiste seinte korrosiooni ja komponentide kahjustusi ning vähendab kuluvate osade vahetus- ja hooldussagedust.
K: Kust osta HP203/4-tolline pneumaatiline diafragmapump?
V: Võite meie müügimeeskonnaga ühendust võtta e-posti teeljuicy@sxhono.com.cntoote spetsifikatsioonide, hinnapakkumiste ja valikusoovituste saamiseks. Kui teil on rakenduse erinõuded, saame pakkuda teile ka kohandatud vedeliku ülekandelahendusi.
